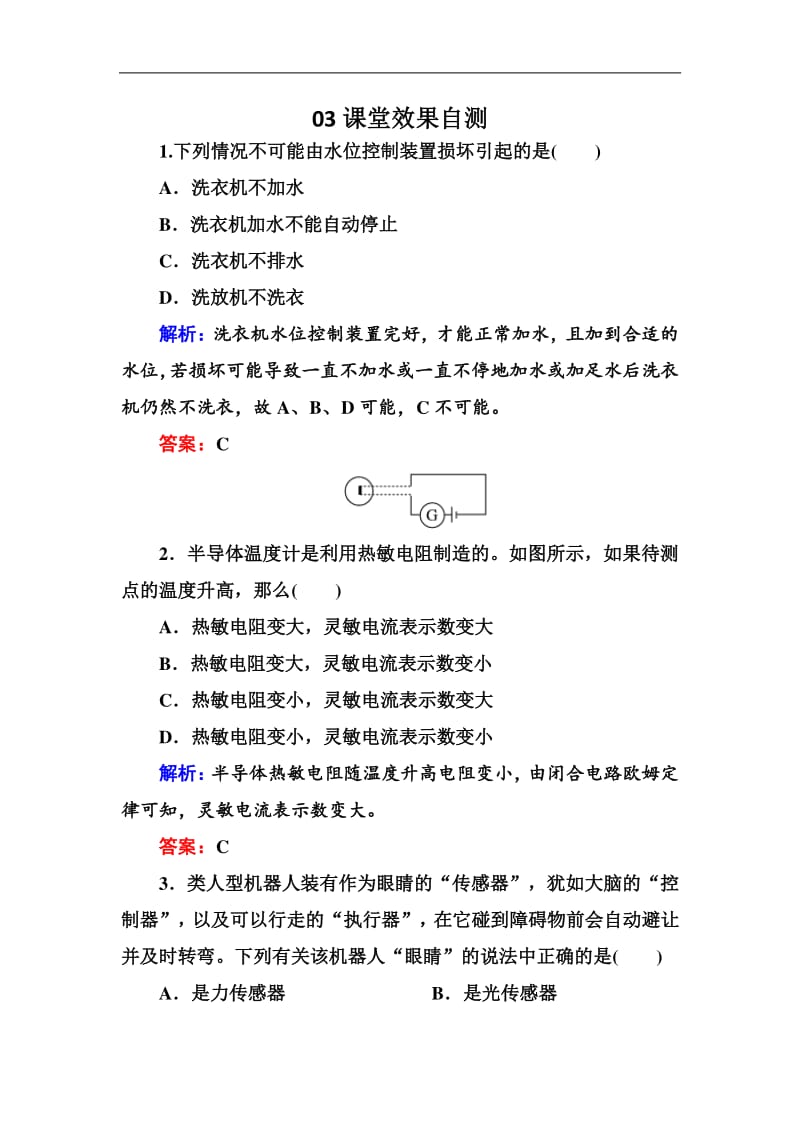

1、 03 课堂效果自测 1.下列情况不可能由水位控制装置损坏引起的是 ( ) A洗衣机不加水 B洗衣机加水不能自动停止 C洗衣机不排水 D洗放机不洗衣 解析: 洗衣机水位控制装置完好,才能正常加水,且加到合适的水位,若损坏可能导致一直不加水或一直不停地加水或加足水后洗衣机仍然不洗衣,故 A、 B、 D可能, C不可能。 答案: C 2半导体温度计是利用热敏电阻制造的。如图所示,如果待测点的温度升高,那么 ( ) A热敏电阻变大,灵敏电流表示数变大 B热敏电阻变大,灵敏电流表示数变小 C热敏电阻变小,灵敏电 流表示数变大 D热敏电阻变小,灵敏电流表示数变小 解析: 半导体热敏电阻随温度升高电阻变小

2、,由闭合电路欧姆定律可知,灵敏电流表示数变大。 答案: C 3类人型机器人装有作为眼睛的 “ 传感器 ” ,犹如大脑的 “ 控制器 ” ,以及可以行走的 “ 执行器 ” ,在它碰到障碍物前会自动避让并及时转弯。下列有关该机器人 “ 眼睛 ” 的说法中正确的是 ( ) A是力传感器 B是光传感器 C是温度传感器 D是声音传感器 解析: 遇到障碍物会绕开,说明它是光传感器。 答案: B 4有一种在光照或温度升高时排气扇都能启动的自动 控制装置,下列说法正确的是 ( ) A两个传感器都是光电传感器 B两个传感器分别是光电传感器和温度传感器 C两个传感器可能分别是温度传感器、电容式传感器 D只有光照和

3、温度都适合时排气扇才能工作 解析: 题中提到有光照或温度升高时排气扇都能自动控制,由此可见两个传感器一个是光电传感器,一个是温度传感器,而且排气扇自动工作只需光照和温度中的一个条件满足即可, A、 C、 D 错, B对。 答案: B 5 2014江苏高考 如图所示,导电物质为电子的霍尔元件位于两串联线圈之间,线圈中电流为 I,线圈间产生匀强磁场,磁感应强度大小 B 与 I 成正比,方向垂直于霍尔元件的两侧面,此时通过霍尔元件的电流为 IH,与其前后表面相连的电压表测出的霍尔电压 UH满足: UH kIHBd ,式中 k为霍尔系数, d为霍尔元件两侧面间的距离。电阻 R远大于 RL,霍尔元件的电

4、阻可以忽略,则 ( ) A霍尔元件前表面的电势低于后表面 B若电源的正负极对调,电压表将反偏 C IH与 I成正比 D电压表的示数与 RL消耗的电功率成正比 解析: 本题考查洛伦兹力、霍尔效应的综合应用,意在考查考生的推理能力和分析综合能 力。 导电物质为电子,由左手定则得电子受到洛伦兹力向后表面偏转,后表面电势低,选项 A 错误;若将电源的正负极对调,磁场和电子的运动方向同时反向,洛伦兹力的方向不变,电压表仍能正常偏转,选项 B 错误;电路是稳定电路,线圈中的电流和通过霍尔元件的电流的比例不变,选项 C正确; UH kIHBd ,而 B与 I成正比,故UH正比于 IHI,而 RL的功率正比于 I2L, IHI 与 I2L的比例不变,故UH正比于 RL的功率,选项 D正确。 答案: CD
